POM 8520 日本旭化成 低粘度高流动POM 聚甲醛POM颗粒 赛钢POM原料资料下载
点击下载资料POM 8520 日本旭化成 低粘度高流动POM 聚甲醛POM颗粒 赛钢POM原料
聚甲醛树脂“铁耐克™” “铁耐克-C™”是机械性、摩擦性等平衡感出色的工程塑料树脂，被广泛应用于电气・电子零部件、汽车零部件、工业零件等多个领域。
聚甲醛(英文：polyformaldehyde)热塑性结晶聚合物。被誉为“超钢”,又称聚氧亚甲基. 简称POM.聚甲醛是一种表面光滑,有光泽的硬而致密的材料，淡黄或白色，它的耐磨性和自润滑性也比绝大多数工程塑料优越，又有良好的耐油，耐过氧化物性能.聚甲醛的拉伸强度达70MPa，吸水性小，尺寸稳定，有光泽，这些性能都比尼龙好，聚甲醛为高度结晶的树脂，在热塑性树脂中是最坚韧的。具抗热强度，弯曲强度，耐疲劳性强度均高，耐磨性和电性能优良。

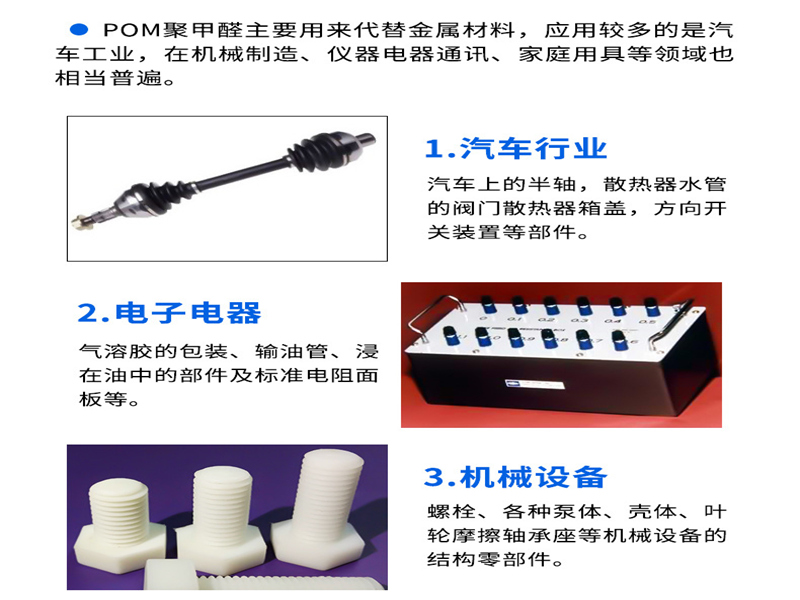

旭化成聚甲醛有限公司(简称"APZ")生产的聚甲醛树脂可被广泛应用于齿轮、凸轮、滚轮、以及用于汽车部件及电器部件等方面.除可在其各种应用条件下便于成型之外,还具有相互匹配的满足于工程塑料所需要的各种应用.特别是在相当宽的温度范围内,下述性能均可体现极性的效果
POM 8520 日本旭化成聚甲醛POM树脂“铁耐克™”性能:1.强度与钢性2.韧性3.抗蠕变性4.抗疲劳性5.摩擦研磨及磨耗特性6.尺寸稳定性7.抗油质和抗有机溶剂性8.电气特性
| 基本信息 | |
|---|---|
| 黄卡编号 | |
| 特性 |
|
| 用途 |
|
| 物理性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 比重 | 1.41 | g/cm³ | ASTM D792, ISO 1183 |
| 熔流率（熔体流动速率） (190°C/2.16 kg) | 45 | g/10 min | ISO 1133 |
| 收缩率 - 流动 | 1.6 到 2.0 | % | 内部方法 |
| 吸水率 (23°C, 24 hr, 50% RH) | 0.20 | % | ASTM D570 |
| 硬度 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 洛氏硬度 | ASTM D785 | ||
| M 级 | 80 | ASTM D785 | |
| R 级 | 115 | ASTM D785 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 拉伸模量 | 2850 | MPa | ISO 527-2 |
| 拉伸应力 | |||
| 屈服 | 65.0 | MPa | ISO 527-2 |
| -- | 64.0 | MPa | ASTM D638 |
| 伸长率 | |||
| 断裂 | 28 | % | ASTM D638 |
| 断裂 | 25 | % | ISO 527-2 |
| 弯曲模量 | |||
| -- | 2680 | MPa | ASTM D790 |
| -- | 2700 | MPa | ISO 178 |
| 弯曲强度 | 95.0 | MPa | ASTM D790 |
| 泰伯耐磨性 | 14.0 | mg | ASTM D1044 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 简支梁缺口冲击强度 | 4.5 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | 50 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 载荷下热变形温度 | |||
| 0.45 MPa, 未退火 | 158 | °C | ASTM D648 |
| 0.45 MPa, 未退火 | 156 | °C | ISO 75-2/B |
| 1.8 MPa, 未退火 | 110 | °C | ASTM D648 |
| 1.8 MPa, 未退火 | 100 | °C | ISO 75-2/A |
| 线形热膨胀系数 - 流动 | 1.0E-4 | cm/cm/°C | ASTM D696, ISO 11359-2 |
| 比热 | 1470 | J/kg/°C | |
| 导热系数 | 0.23 | W/m/K |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| 表面电阻率 | 1.0E+16 到 1.0E+17 | ohms | ASTM D257 |
| 体积电阻率 (23°C) | 1.0E+15 到 1.0E+16 | ohms·cm | ASTM D257 |
| 介电强度 | 19 | kV/mm | ASTM D149 |
| 介电常数 (23°C, 1 MHz) | 3.90 | ASTM D150 | |
| 耗散因数 (23°C, 1 MHz) | 8.0E-3 | ASTM D150 | |
| 耐电弧性 | 250 | sec | ASTM D495 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
|---|---|---|---|
| UL 阻燃等级 (0.750 mm) | HB | UL 94 |
POM塑料特性模具工艺注塑工艺
| 等级 | 3510, 4520, 5520, 7520, 8520, HC450, HC550, HC750, HC460, HC760, 7554, 3513, 4513, 4563, 7513, GN455, GN755, SG454, CF452, CF454, MT754, TFC64, LD755, LT350, LV450, LZ750, EF750, TFC64 | |
|---|---|---|
| 预干燥条件 | 温度 (ºC) | 80 - 90 |
| 时间 (小时) | 3 - 4 | |
| 注塑条件 | 树脂温度 (ºC) | 180 - 210 (低于250) |
| 模具温度 (ºC) | >50 | |
注意事项:在处理或使用任何TENAC™(铁耐克)-C聚甲醛树脂之前，一定要阅读旭化成公司所提供的相关材料安全资料表。聚甲醛树脂在分解过程中会产生气体，主要是甲醛。并且，它在注塑、挤压或其他处理机器的机筒中分解时，还可能在机筒中引起危险的高压积累。
在线客服
