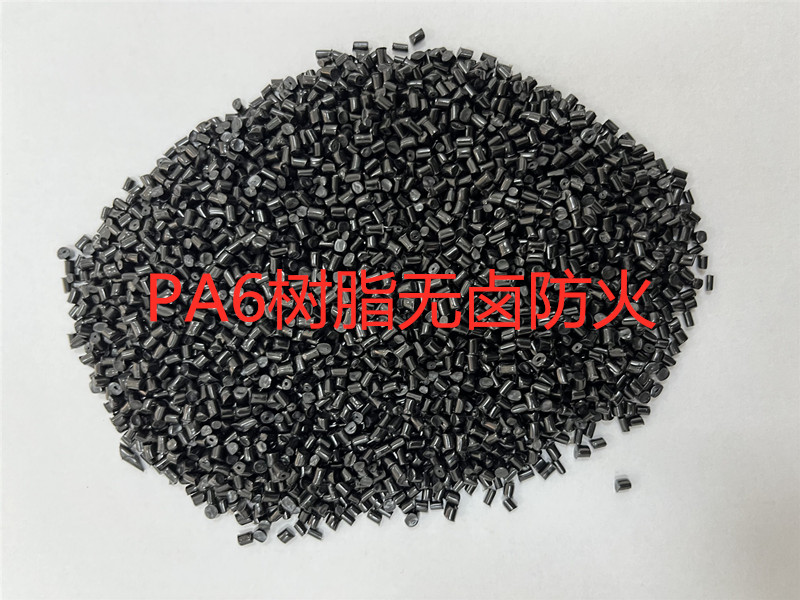

PA6 无卤防火阻燃V0级 UL94V0级 过灼热丝750度 黑色PA树脂 线圈骨架改性塑料资料下载
点击下载资料改性PA6塑料原料
疲劳强度钢性,耐热性低于尼龙66,但弹性好,有较好的消振,降噪能力。白色应用:轻载荷,中等温度(80-100)无润滑或少润滑、要求噪音低的条件下工作的耐磨受力传动零件。
PA6是改性塑料中的一种,又名尼龙6,是半透明或不透明乳白色 黑色粒子,具有热塑性、轻质、韧性好、耐化学品和耐久性好等特性,一般用于汽车零部件、机械部件、电子电器产品、工程配件等产品。
改性塑料PA6的优缺点及用途有哪些呢?
改性塑料PA6的优点包括:优异的耐磨性和自润滑性;耐油性突出;高的耐弯曲性、抗冲击性、韧性;性能优良,易加工成型,制品表面光泽性好;电绝缘性好;拉伸强度,表面硬度,刚性都高于其它的PA类塑料;抗冲性、断裂伸长率、柔性高于PA66;与PA66相比,熔融温度低、吸水率高、尺寸稳定性差,但加工成型容易。
改性塑料PA6在汽车工业方面的用途及应用:进气歧管、空气滤清器、汽车水箱、谐振器、稳压器、散热器水室、风扇、恒温器壳体、齿轮、托架、前灯壳、雾灯壳、座椅框架、门把手、蓄电池外壳、气袋外壳、车轮饰盖、方向盘法兰、排挡手柄、踏板限位器、轴套。在电子电器方面的用途:各种轴承、凸轮、辊轴、滑轮、风扇叶片、接插件、开关、继电器、螺钉、螺母、密封圈、阀门座、油管、活塞、衬套、护套、绝缘插座、支撑架、外壳、手柄等
PA6 无卤防火阻燃V0级 物性表技术参数
规格 | |||||
产品代码 | JNG0B-N | 产品型号 | PA6 无卤无纤 防火 | ||
特征与应用 | |||||
本产品为无卤颗粒,耐热稳定,耐环境变化,电绝缘性能好,自润性,耐摩擦等。应用领域:家用电器 应用于汽车工业,电子电器工业,机械制造工业等。 | |||||
性能 | 检测方法 | 检测条件 | 单位 | 典型值 | |
物理性质 | 玻纤含量 | -- | -- | % | 0 |
模压收缩率 | GB/T15585 | 23℃ | % | 1.0-1.1 | |
吸水率 | GB/T2914 | 23℃ | % | 0.5-0.6 | |
比重 | GB/T 1033 (ISO1183) | 23℃ | g/cm3 | 1.163 | |
机械性能 | 拉伸强度 | GB/T1040 (ISO527) | 50mm/min | MPa | 61 |
断裂伸长率 | 50mm/min | % | 17 | ||
弯曲强度 | GB 9341 (ISO178) | 2mm/min | MPa | 84 | |
弯曲模量 | 2mm/min | MPa | 3202 | ||
缺口冲击 | GB/T1843 (ISO180) | 3.2mm, 23℃ | KJ/m2 | 6.7 | |
热力学性质 | 热变形温度 | GB/T1634 (ISO75) | 0.45MPa, 6.4mm | ℃ | 230 |
1.8Mpa,6.4mm | 215 | ||||
熔融指数 | GB/T3682 (ISO1133) | 275℃ | cm3/10min | 30 | |
电学性质 | 漏电起痕 | GB/T4207 (IEC60112) | V | 600 | |
其他 | 可燃性测试 | UL94 | 1.6mm | Class | V0 |
2.5mm | Class | V0 | |||
灼热丝测试 | GB-T 5169 | 2.2mm | ℃ | 850 | |
加工条件 | 温度 | 范围 | |||
熔化温度 | 265℃ | 240-260℃ | |||
各区温度 | 后段 | 265℃ | 255-265℃ | ||
中段 | 265℃ | 240-260℃ | |||
前段 | 265℃ | 255-265℃ | |||
模具温度 | 90℃ | 80-100℃ | |||
温度上限 | 270℃ | ||||
射出速率 | 中度到高 | ||||
预干燥要求 | 130℃, 4-6hr | ||||
以上数据为该材料实验典型值.不作正式质量凭证,仅供参考! |
